Дозиметр-ренгенометр ДП-5Б профессиональный, переносной (с хранения)

Измерители мощности дозы - рентгенометры.

Измерители мощности дозы (рентгенометры) ДП-5В, ДП-5Б (рис. 29) являются основными дозиметрическими приборами для измерения уровней радиации (мощности дозы излучения) и радиоактивной зараженности различных предметов по гамма-излучению.
Основные части прибора — измерительный пульт и зонд, соединенный с пультом с помощью гибкого кабеля длиной 1,2 м. Кроме того, в комплект рентгенометра входят: телефон, удлинительная штанга, аккумуляторная колодка для подключения прибора к внешнему источнику постоянного тока, футляр с ремнями и контрольным препаратом (радиоактивным источником), запасное имущество.

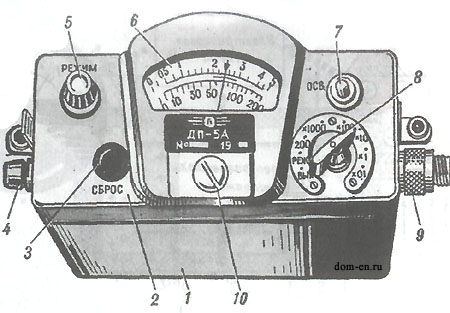

Рис. 29. Измерительный пульт рентгенометра дозиметра ДП-5 А: 1 — кожух; 2 — панель; 3 — кнопка сброса показаний микроамперметра; 4 — гнездо включения телефонов; 5 — ручка потенциометра регулировки режима работы; 6 — микроамперметр; 7 — тумблер подсвета шкал; 8 — переключатель поддиапазонов; 9 — разъемное соединение для подключения кабеля зонда; 10 — пробка корректора механической установки нуля
Диапазон измерений ДП-5А разбит на шесть поддиапазонов (табл. 8.3). На панели измерительного пульта размещаются (см. рис. 29): микроамперметр (6), переключатель поддиапазонов (8), ручка потенциометра регулировки режима работы (5), кнопка сброса показаний (3), тумблер подсвета шкал (7), гнездо включения телефонов (4).
Таблица рис.30
Диапазон измерений рентгенометра (дозиметр ДП-5А)

Поддиапазон	Положение ручки переключателя	Шкала	Единица измерения	Пределы измерений
I	200	0-200	Р/ч	5-200
II	x1000	0-5	мР/ч	500-5000
III	x100	0-5	мР/ч	50-500
IV	х10	0-5	мР/ч	5-50
V	х1	0-5	мР/ч	0,5-5
VI	х0,1	0-5	мР/ч	0,05-0,5

Зонд герметичен. В нем размещены два газоразрядных счетчика и другие элементы электрической схемы, имеется окно для индикации бета-излучения, заклеенное водостойкой пленкой, а также поворотный экран, который фиксируется в двух положениях — «Б» и «Г» (ДП-5В — положения «Г», «Б», «К»).
Питается прибор от трех элементов, которые обеспечивают его непрерывную работу в течение 40 ч, или от посторонних источников постоянного тока напряжением 3,6 или 12 В. Масса прибора 2,1 кг.
Подготовка прибора к работе. При подготовке прибора к работе нужно:
а) установить батареи питания или подключиться к постороннему источнику и проверить их эффективность. Для этого установить стрелку микроамперметра на ноль, ручку РЕЖИМ повернуть против хода часовой стрелки до упора, ручку переключателя поддиапазонов установить в положение ВЫКЛ., вскрыть отсек питания и подсоединить сухие элементы (подключиться к постороннему источнику с помощью переходной колодки), соблюдая при этом полярность. Затем включить прибор, поставив переключатель в положение РЕЖИМ, и, плавно вращая ручку РЕЖИМ по ходу часовой стрелки, установить стрелку микроамперметра на треугольную метку шкалы;
б) проверить работоспособность прибора по контрольному препарату. Для этого установить экран-головку зонда в положение «Б» (для ДП-5В — в положение «К») и поднести его к радиоактивному источнику, предварительно открыв его, вращая защитную пластинку вокруг оси. Для ДП-5В этого делать не следует, так как радиоактивный источник размещен в металлическом экране. Затем, подключив телефон, переключатель последовательно устанавливают в положения: xl000, xl00, xl0, xl, х0,1. При этом на первых поддиапазонах (xl000, xl00) в телефоне должны прослушиваться щелчки, на поддиапазоне х10 звук зуммера и стрелка прибора отклонится примерно до середины шкалы, а на поддиапазонах xl и хО, 1 при громком звучании зуммера стрелка выходит за середину и пределы шкалы.
Измерение уровней радиации. Измерение уровней радиации на местности производится по шкале 0 — 5 (при уровнях радиации до 5 Р/ч) при положении переключателя xl000, а при более высоких уровнях — по шкале 0 — 200 при положении переключателя 200. Пульт прибора с зондом должен находиться на уровне груди.
Определение степени заражения кожных покровов людей, одежды, техники, транспорта, продовольствия, воды и различных предметов производят на поддиапазонах xl000, xl00, xl0, xl, х0,1, снимая показания по верхней шкале (0 — 5) прибора и умножая их на коэффициент, соответствующий положению переключателя поддиапазонов. Так, если при измерении степени заражения кожного покрова человека показания по верхней шкале прибора составят 2,5 мР/ч, а переключатель поддиапазонов находится в положении x10, степень заражения составит 25 мР/ч.
Перед измерениями степени заражения рентгенометром определяют величину гамма-фона. Для этого измеряют уровни радиации на расстоянии 15 — 20 м от зараженного объекта.
Затем зонд прибора подносят к поверхности зараженного объекта и перемещением вдоль нее по частоте щелчков в телефонах отыскивают наиболее зараженный участок. Зонд устанавливают на высоте 1 — 1,5 см над местом максимального заражения, переключатель ставят в положение, при котором стрелка прибора дает показания в пределах шкалы, и снимают показания. Из полученных показаний вычитают значения гамма-фона. Например, если при измерении величина гамма-фона составит 200 мР/ч, а величина показаний при обследовании объекта составила 250 мР/ч, то степень зараженности объекта составит 50 мР/ч.
Устройство приборов ДП-5Б и ДП-5В и работа с ними имеют некоторые отличия, облегчающие их применение.
Уход за приборами. Дозиметрические приборы должны храниться в помещениях, температура воздуха в которых поддерживается от 10 до 25 °С, относительная влажность — от 50 до 60%. Они размещаются в шкафах на полках.
При хранении приборов более десяти суток источники питания необходимо отключить, вынуть из приборов и хранить отдельно в сухом прохладном и затемненном помещении.
При эксплуатации дозиметра необходимо обращаться с ними осторожно и правильно использовать. Нельзя, например, подвергать  дозиметр длительному воздействию прямых солнечных лучей, дождя или снега, следует защищать дозиметр от грязи и пыли, от ударов и сотрясений, при перевозках в автомобилях не ставить на дно кузова. Запрещается вскрывать контрольные радиоактивные препараты, прикасаться к их поверхности голой рукой.

ВАЖНО: Прибор имеет смысл использовать только при повышенном фоне. Так как он имеет диапазон измерения от 0,05 мр/ч до 200 р/ч (а уровень 0,05 мр/ч - уже является повышенным), то прибор не будет показывать значения при естественном фоне.

Его нужно применять только в местах повышенного радиационного фона, или для выявления зараженных предметов.
