Su-24MR

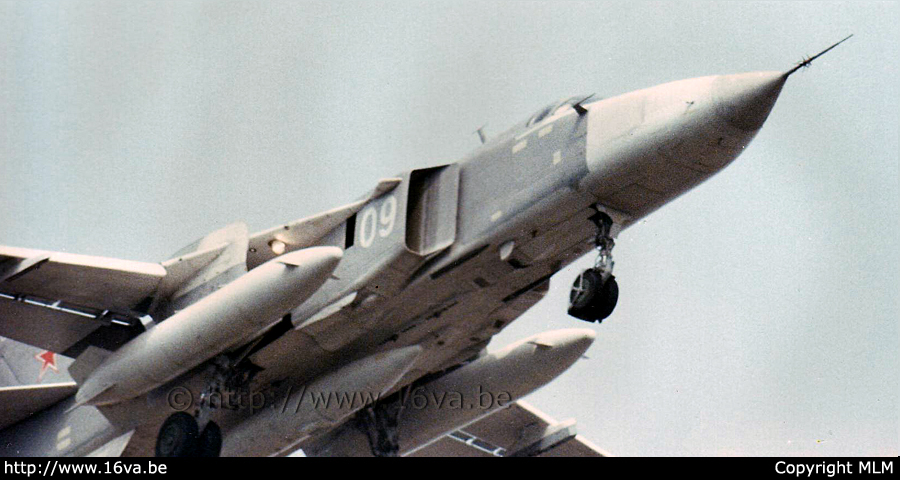

Le Su-24MR n°09 en approche à Welzow. Il emportait deux réservoirs PTB-3000 sous les ailes et un conteneur Chpil'-2M en point ventral. Tous les systèmes de reconnaissance internes apparaissent sur cette image réalisée par une Mission militaire de liaison occidentale : le radar SLAR, les fenêtres de l'apareil photo AP-402M et du système TV Aist-M sous le ventre, l'appareil photo A-100 sous l'entrée d'air gauche et le petit carénage du système IR Zima sous la vanne d'entrée d'air droite. On peut également bien distinguer une antenne du système de déception SPS-143 sous le nez. Contrairement aux apparences, les deux carénages noirs longs et fins situés sous le nez près des entrées d'air des réacteurs n'étaient pas des antennes, mais des conduits d'où sortaient latéralement de l'air comprimé afin d'empêcher l'absorbtion d'objets étrangers par les réacteurs.

Su-24MR bort number 09 equipped with two PTB-3000 fuel tanks and a Shpil'-2M pod under the fuselage. All the internal reconnaissance systems are visible on this picture that was taken by a Western Military Liaison Mission: the SLAR, the two windows of the AP-402M camera and the Aist-M TV system under the belly, the A-100 camera under the left air intake and the small fairing of the Zima IR system under the right air intake. Note also one antenna of the SPS-143 jammer under the nose. Contrary to appearances, the two long thin black fairings under the nose near the engine air intakes were not antennas. They were instead high-pressure air blowing ducts protecting the engines against FOD absorption.
